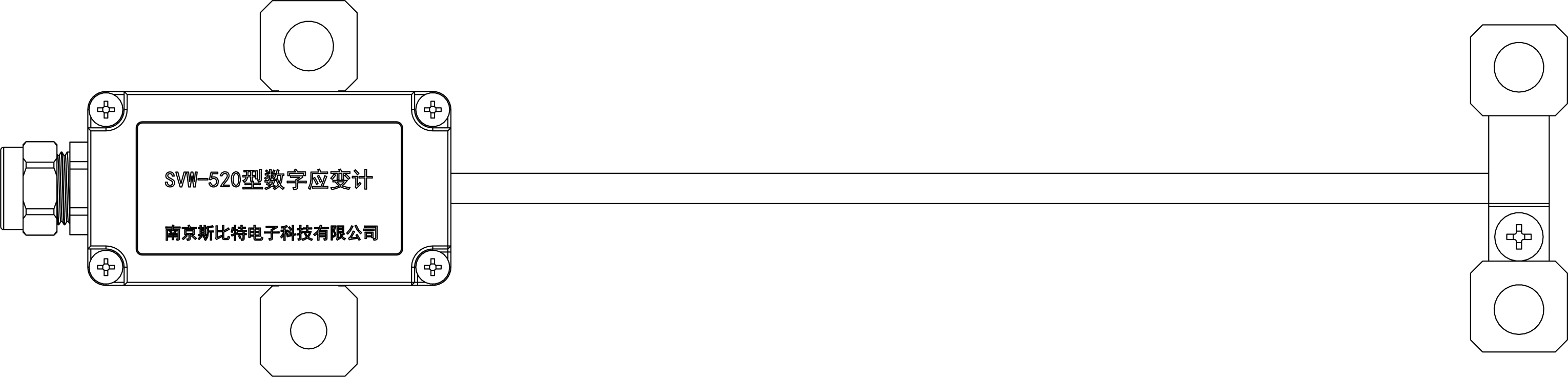

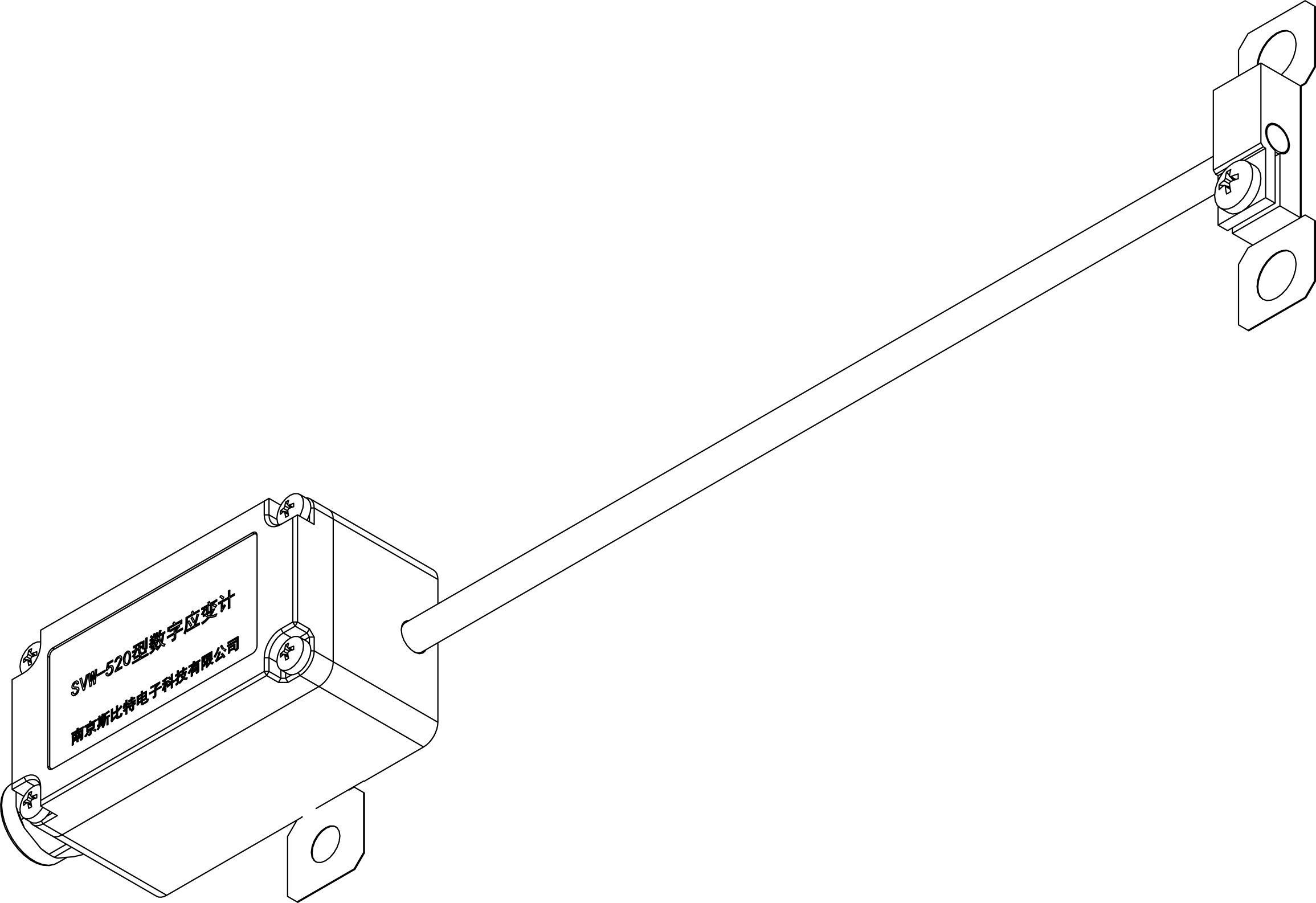

SVW-520型數字應變計
SVW-520型數字應變計可各種鋼結構或混凝土結構表面應力應變。可焊接在鋼結構表面或螺栓固定在各種結構的表面進行長期自動化監測和定期檢測。 SVW-520型數字（輸出）應變計采用獨有的機電一體化設計，將機械微應變轉換成圓周運動，再通過旋轉編碼器將圓周運動轉換為數字信號輸出，其特點是： 1、標距大，可以減小安裝對測量精度的影響； 2、應變量程大精度高，******量程可達±5000με，精度達到1με； 3、無溫漂，由于測桿采用極低熱膨脹的銦鋼，而編碼器采用了14位（0-16384）絕對量編碼，故溫度影響完全可以忽略不計； 4、數字量直接輸出直觀，且易于讀取，同時方便多只應變計采用同一總線通訊；
顯著特點：
1、數字量輸出便于測讀和傳輸；
2、兼容振弦式信號輸出，可以用振弦讀數儀直接讀??；
3、支持點焊安裝（推薦，安裝精度高）和螺絲固定；
4、測量精度高，穩定性和一致性好，便于互儀器技術參數。
項 目 | 指 標 |
標距 | 160mm，200mm，250mm |
量程 | ±1600με，±2000με，±2500με |
最小讀數 | 0.1με |
精度 | 1με |
供電電壓 | 12VDC，掃頻激振時掃頻電壓>6V |
輸出信號 | RS485或頻率（模數-4000=με） |
防水耐壓 | 0.5MPa |
防雷泄放電流 | 2KA |
使用溫度 | -40℃--80℃ |
超量程 | 允許超量程20%正常工作，超量程50%不損壞 |
線纜定義（485） | 紅：+12V，黑：電源負，綠：485A，白：485B |
線纜定義（頻率） | 紅：激勵正，黑：激激負，綠：溫度，白：溫度 |
