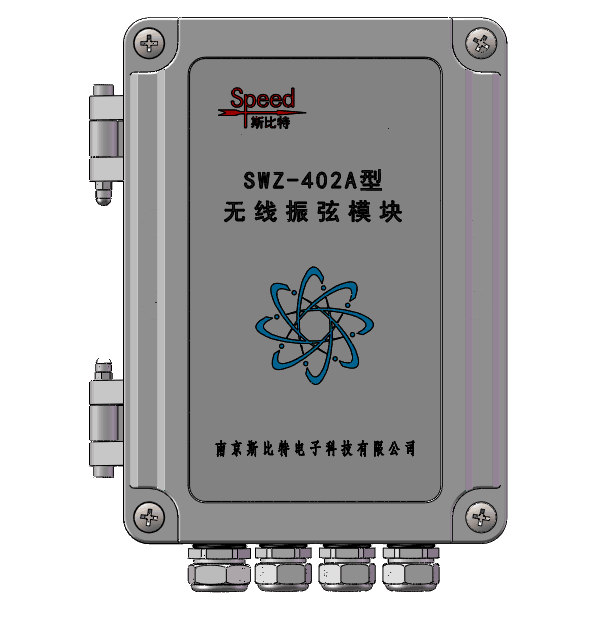

SWZ-402A型無線振弦模塊
SWZ-402A型無線振弦模塊(以下簡稱SWZ-402A)采用MCU(SWN-101)協議，可與STR-603型通信模塊或者SWN-105型無線測量單元配套使用。

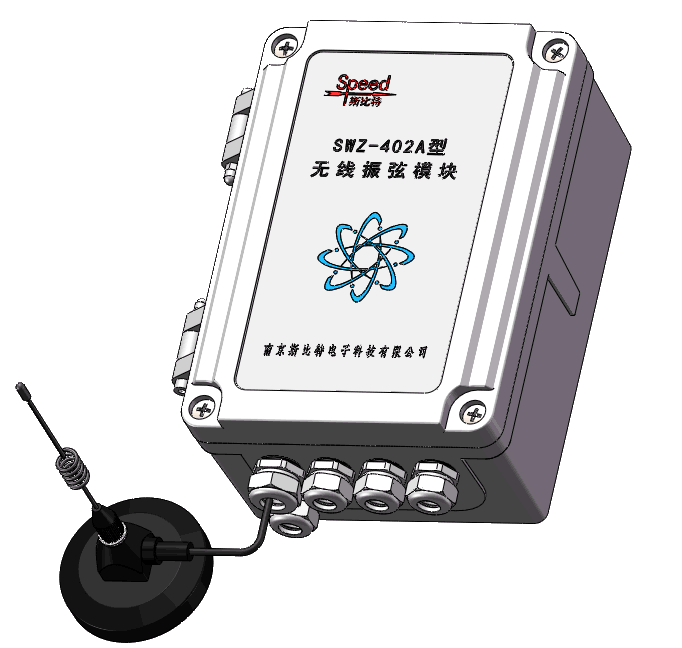

SWZ-402A型無線振弦模塊(以下簡稱SWZ-402A)采用MCU(SWN-101)協議，可與STR-603型通信模塊或者SWN-105型無線測量單元配套使用。SWZ-402A可測量4個通道的頻率與溫度，廣泛用于測量滲壓、變形、位移等振弦式傳感器的諧振頻率和溫度，顯示為模數和溫度。SWZ-402A采用433MHz無線通信方式與采集終端（SWN-105或者STR-603）進行數據的傳輸，可以有效解決以前有線采集方式的線纜走線和傳輸距離的問題，對傳感器安裝位置的要求更低，特別適用施工期臨時觀測，有效降低觀測成本。

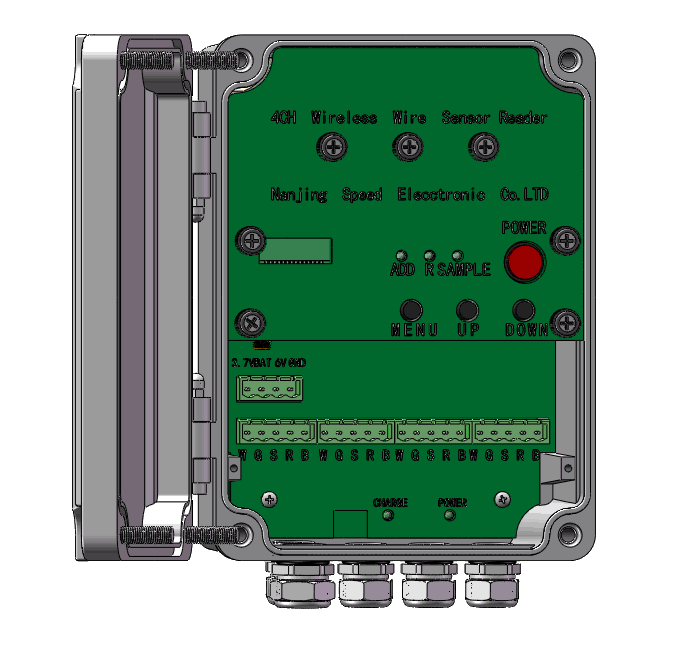

SWZ-402A采用直流供電（詳情請見技術參數），可接4只振弦式傳感器。STR-603采用12V供電，RS485方式與上位機進行通信，保證現場應用中數據傳輸?shù)目煽啃?。測量時,STR-603或者SWN-105首先喚醒所屬頻道的SWZ-402A對傳感器進行測量，而后按地址訪問，將測得的數據召回；SWZ-402A在首次通電時自動觸發一次測量，顯示測量結果的模數和溫度，之后進入休眠狀態以保證低功耗運行，等待采集終端與之聯絡，在收到采集終端有效命令后立即啟動一次新的測量，將測量結果報送到終端。
